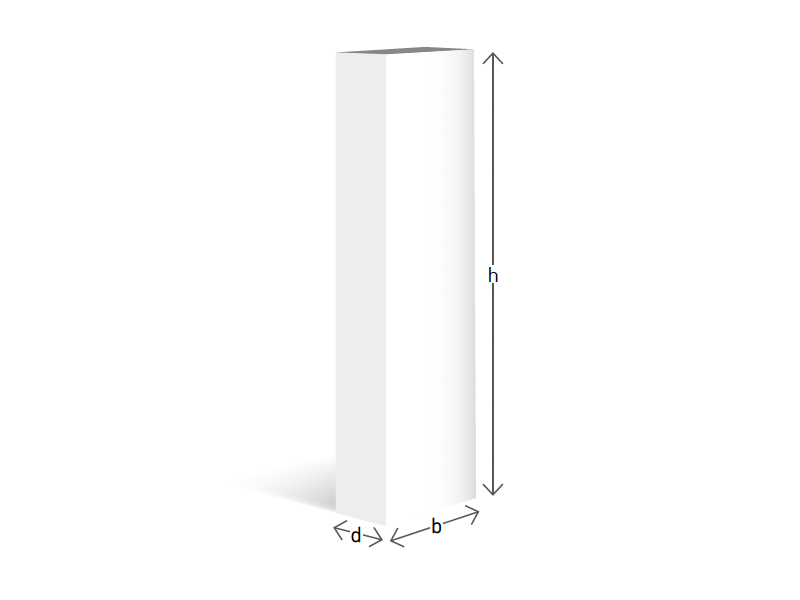

Grundelement
| d = | 240 mm | 300 mm | 365 mm |
| h = | 2.100 – 3.000 mm |
2.100 – 3.000 mm |
2.100 – 3.000 mm |
| b = | 600 mm 750 mm |
600 mm 750 mm |
600 mm 750 mm |
Vorteile
- Minimiert Bauzeit durch objektbezogene Planung und Fertigung
- Raumhohe Porenbetonfertigelemente, 1 Hub für fertige Wandhöhe
- Einschalige EnEV-gerechte Bauweise ab d = 30 cm
- Einfache Planung durch das 7,5-cm-Raster
- Rationelle 45-Grad-Eckausbildung mit vorgefertigten Standardelementen
- Keine Schneidearbeiten auf der Baustelle erforderlich
- Homogener Putzgrund
- Sehr hohes Brandschutzniveau: F90-A
Produktdetails
Standardprogramm Ytong Systemwandelemente

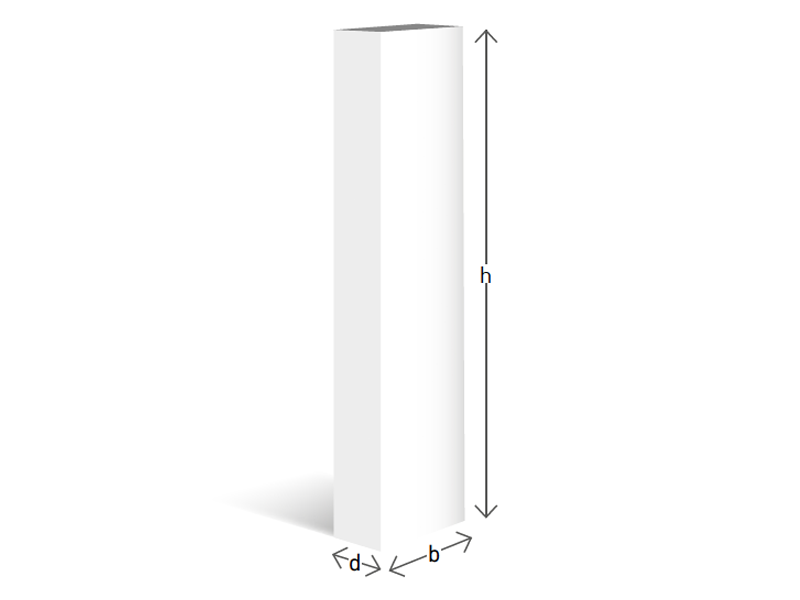

Passelement
| d = | 240 mm | 300 mm | 365 mm |
| h = | 2.100 – 3.000 mm |
2.100 – 3.000 mm |
2.100 – 3.000 mm |
| b = | 300 mm 375 mm 450 mm |
300 mm 375 mm 450 mm |
300 mm 375 mm 450 mm |
Sondermaße sind auf Anfrage möglich.

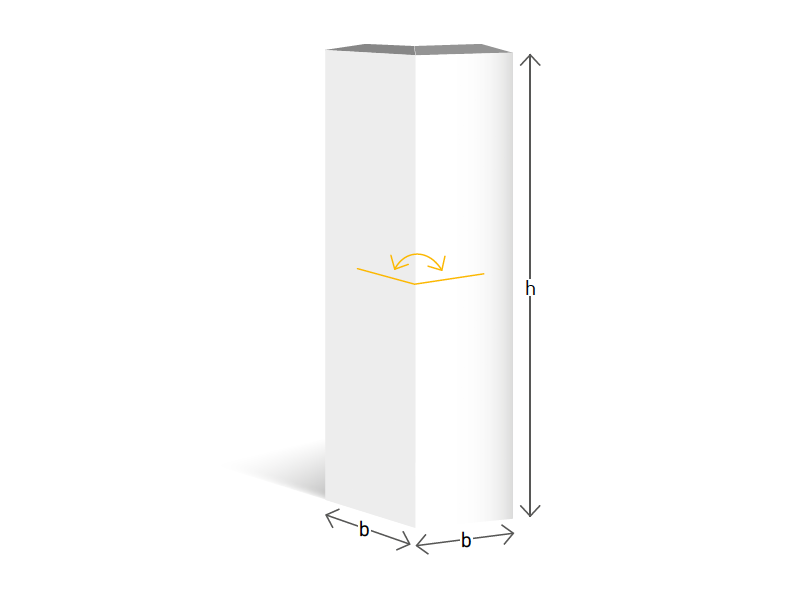

Winkelelement
| d = | 240 mm | 300 mm |
| h = | 2.100 – 3.000 mm |
2.100 – 3.000 mm |
| b = | 260 / 340 mm |
260 / 340 mm |

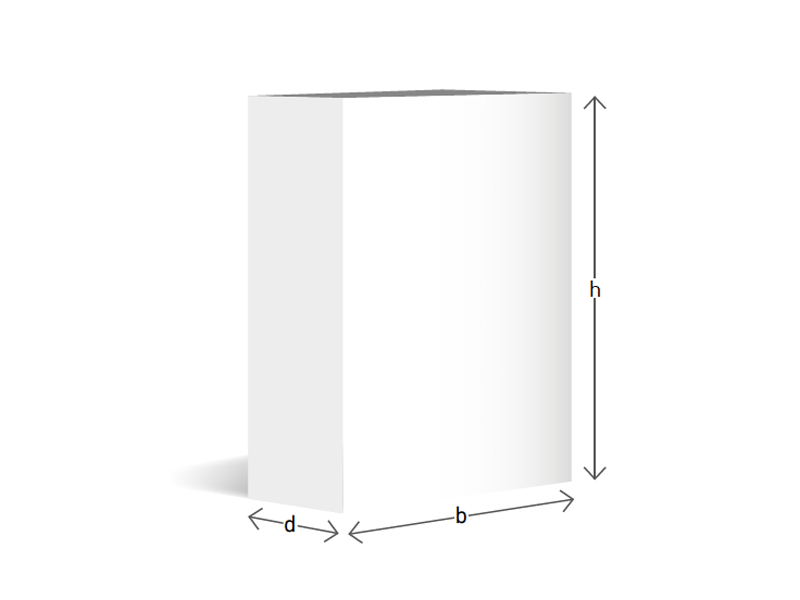

Brüstungselement
| d = | 240 mm | 300 mm | 365 mm |
| h = | 500 – 1.600 mm |
500 – 1.600 mm |
500 – 1.600 mm |
| b = | 300 mm 600 mm |
300 mm 600 mm |
300 mm 600 mm |
Brüstungselemente können bis auf eine Höhe von 500 mm gekürzt werden. Sondermaße sind auf Anfrage möglich.

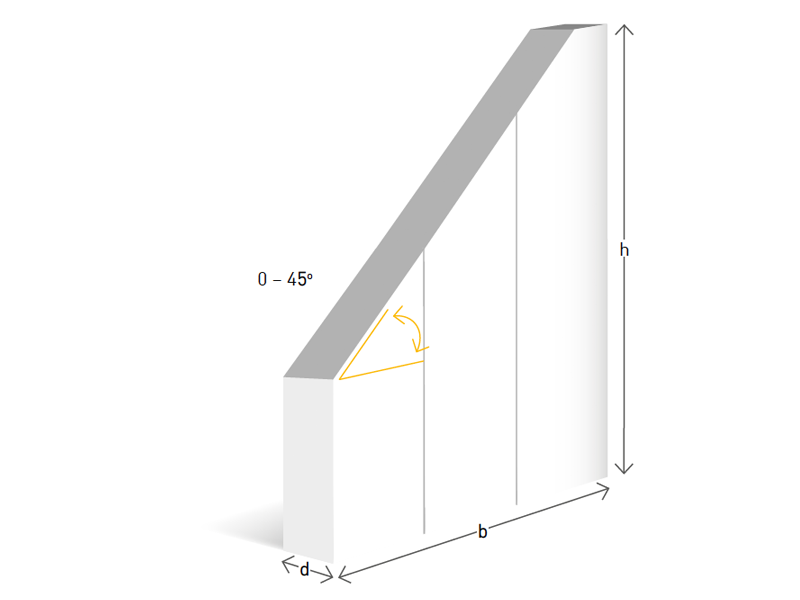

Giebelelement
| d = | 240 mm | 300 mm | 365 mm |
| h = | 2.100 – 3.000 mm |
2.100 – 3.000 mm |
2.100 – 3.000 mm |
| b = | 300 mm 600 mm |
300 mm 600 mm |
300 mm 600 mm |
| Winkel | 0 – 45° | 0 – 45° |
Sondermaße sind auf Anfrage möglich.
Produktkenndaten
| Artikel | λ
[W/(mK)] |
Geregelt durch | Abmessung L x B x H [mm] |
Elementbedarf [St./m²] |
Dünnbettmörtelbedarf ca. [kg/m²] |
Arbeitszeitrichtwerte¹ [h/m²] voll/gegliedert |
|---|---|---|---|---|---|---|
| Ytong PPSW 2 – 0,35 (AAC 2,0-350) |
0,09 | DIN 4223 (DIN EN 12602) |
298 –748 x 240 x 2.100 – 3.000 298 –748 x 300 x 2.100 – 3.000 298 –748 x 365 x 2.100 – 3.000 |
Objektbezogen | Objektbezogen | 0,09 – 0,17 |
| Ytong PPSW 2-0,40 (AAC 2,5-400) |
0,10 | DIN 4223 (DIN EN 12602) |
298 –748 x 240 x 2.100 – 3.000 298 –748 x 300 x 2.100 – 3.000 298 –748 x 365 x 2.100 – 3.000 |
Objektbezogen | Objektbezogen | 0,09 – 0,17 |
| Ytong PPSW 4-0,60 (AAC 4,0-600) |
0,16 | DIN 4223 (DIN EN 12602) |
298 –748 x 150 x 2.100 – 3.000 298 –748 x 175 x 2.100 – 3.000 298 –748 x 200 x 2.100 – 3.000 298 –748 x 240 x 2.100 – 3.000 298 –748 x 300 x 2.100 – 3.000 298 –748 x 365 x 2.100 – 3.000 |
Objektbezogen | Objektbezogen | 0,09 – 0,17 |
¹ Vom IZB ermittelte Werte (ohne Kranführer)
Planungshilfe Statik
Ytong Systemwandelemente übernehmen als tragende Wände alle lotrechten
Lasten infolge des Eigengewichts und der veränderlichen Lasten auf Geschossdecken.
Ebenso werden die waagerechten Lasten aufgrund von Wind und Lotabweichung
über Wandscheiben aus Ytong Systemwandelementen in Verbindung mit
den Deckenscheiben geschossweise auf die Gründung abgeleitet.
Maßgebend für den statischen Nachweis sind: ■ DIN 4223, DIN EN 12602
■ DIN EN 1992
■ DIN EN 1996
Erläuterung zum statischen Nachweis
Für den statischen Nachweis sind die Lasten Gw und Qw der aufgehenden Wand sowie die Lasten Gd und Qd der aufliegenden Decke zu ermitteln. Unter Berücksichtigung des Eigengewichtes Ge, der lichten Geschoßhöhe h, der Deckenstützweite lst sowie der oberen und unteren Aufstandstiefe ao und au wird die Tragfähigkeit für den Wandkopf, die Wandmitte und den Wandfuß nachgewiesen.
Legende
Gw Ständige Last aus aufgehender Wand
Qw Veränderliche Last aus aufgehender Wand
Gd Ständige Last aus aufliegender Decke
Qd Veränderliche Last aus aufliegender Decke
d Elementdicke
ao Auflagertiefe oben
au Aufstandstiefe unten
lst Deckenstützweite
h Lichte Geschoßhöhe
Verarbeitungsvideo
Ytong Systemwandelemente - Grundschritte der Verarbeitung
Referenzen
MFH Buhmann

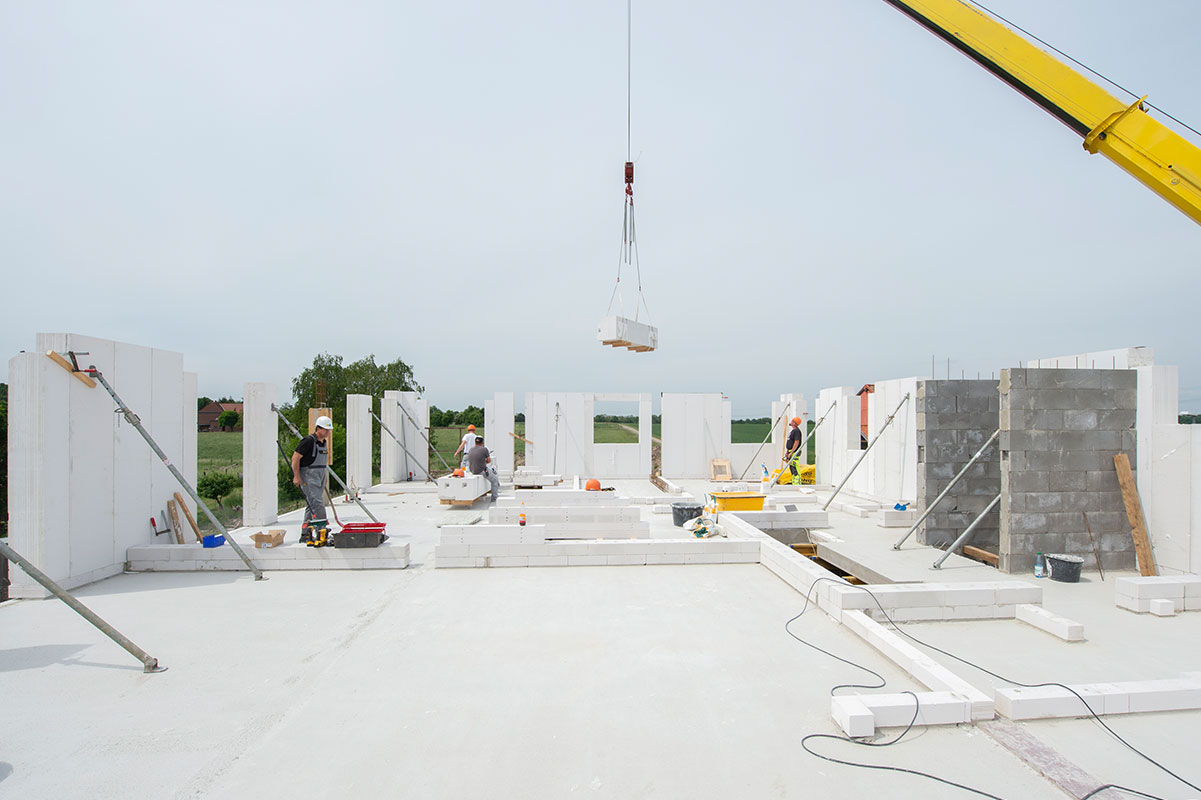

Verkürzte Bauzeit dank der schnellen Verarbeitung und des geschosshohen Formats der Ytong Systemwandelemente: an den Kosten gespart, nicht an der Qualität.
Passende Produkte
Ytong tragender Sturz
| Artikel | λ
[W/(mK)] |
Geregelt durch | Maximale lichte Weite [mm] | Abmessung L x B x H [mm] |
Rechenwert
der
Eigenlast [kg/m³] |
Gewicht ca. [kg/Stück] |
|---|---|---|---|---|---|---|
| Ytong PSF 4,4-0,60 | 0,16 | Z-17.1-1051 | 920 1.120 1.520 2.020 2.520 |
1.300 x 115 x 124 1.500 x 115 x 124 2.000 x 115 x 124 2.500 x 115 x 124 3.000 x 115 x 124 |
7,2 | 16 19 25 31 37 |
| Ytong PSF 4,4-0,60 | 0,16 | Z-17.1-1051 | 920 1.120 1.520 2.020 2.520 |
1.300 x 150 x 124 1.500 x 150 x 124 2.000 x 150 x 124 2.500 x 150 x 124 3.000 x 150 x 124 |
7,2 | 21 25 33 41 49 |
| Ytong PSF 4,4-0,60 | 0,16 | Z-17.1-1051 | 920 1.120 1.520 2.020 2.520 |
1.300 x 175 x 124 1.500 x 175 x 124 2.000 x 175 x 124 2.500 x 175 x 124 3.000 x 175 x 124 |
7,2 | 25 28 38 47 57 |
| Ytong PSF 4,4-0,60 | 0,16 | Z-17.1-1051 | 920 1.120 1.520 2.020 2.520 |
1.300 x 200 x 124 1.500 x 200 x 124 2.000 x 200 x 124 2.500 x 200 x 124 3.000 x 200 x 124 |
7,2 | 28 32 43 54 65 |
| Ytong PSF 4,4-0,60 | 0,16 | Z-17.1-1051 | 920 1.120 1.520 2.020 2.520 |
1.300 x 240 x 124 1.500 x 240 x 124 2.000 x 240 x 124 2.500 x 240 x 124 3.000 x 240 x 124 |
7,2 | 25 28 38 47 57 |
Ytong Ausgleichstein PP2-0,35
| Artikel | λ
[W/(mK)] |
Geregelt durch | Abmessung L x B x H [mm] |
Steinbedarf [St./m²] |
Dünnbettmörtelbedarf ca. [kg/m²] |
Arbeitszeitrichtwerte1) [h/m²] voll/gegliedert |
|---|---|---|---|---|---|---|
| Ytong PP 2-0,35 | 0,09 | DIN EN 771-4 DIN 20000-404 |
599 x 175 x 99 599 x 175 x 124 599 x 240 x 99 599 x 240 x 124 599 x 300 x 99 599 x 300 x 124 599 x 365 x 99 599 x 365 x 124 499 x 400 x 99 499 x 400 x 124 499 x 425 x 99 499 x 425 x 124 499 x 480 x 99 499 x 480 x 124 |
1,7 | 0,4 0,4 0,6 0,6 0,8 0,8 0,9 0,9 1,0 1,0 1,1 1,1 1,2 1,2 |
0,37/0,46 |
