URSA XPS D N-III-L TWINS

Vorteile

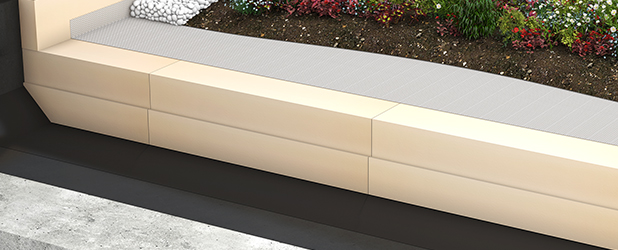

Flachdach ausgeführt als Umkehrdach (bekiest und begrünt) mit URSA XPS N-III-L TWINS

  • Schutz der Dachabdichtung vor mechanischer Beschädigung, hohen Temperaturschwankungen, UV-Belastung
  • Ausgezeichneter Wärmeschutz durch hohe Dicken mit niedrigen Wärmeleitfähigkeiten (URSA XPS TWINS)
  • Im System mit URSA SECO PRO INVERSO kein U-Wert Zuschlag beim bekiesten Umkehrdach
  • Lange Lebensdauer von bis zu 40 Jahren nach Bewertungssystem nachhaltiges Bauen (BNB)
  • Begrünung sorgt für verbesserten Schallschutz, Rückhaltung von Regenwasser, Verbesserung des Stadtklimas und schafft Lebenraum für Mensch und Tier
  • Rückbau mit sortenreiner Trennung möglich
  • KfW-förderfähig und DGNB konform

Produktdetails

Thermisch verbundene Extruderschaumplatten mit hoher Druckfestigkeit

Thermisch verbundene Extruderschaumplatte mit glatter Schäumhaut und umlaufendem Stufenfalz, hohe Druckbelastbarkeit, geschäumt mit CO2, Zellgas Luft.

Bei höheren Druckbelastungen stehen die Produkte URSA XPS N-V-L und URSA XPS N-VII-L zur Auswahl

Anwendungsbroschüre (PDF)
Ursa XPS

Produktkenndaten

URSA XPS D N-III-L TWINS

XPS-EN-13164-T1-CS(10\Y)300-DS(70,90)-DLT(2)5-WL(T)0,7-WD(V)3-FTCD1-TR100-SS150

Eigenschaften Daten Einheit Norm
Nennwert der Wärmeleitfähigkeit (λD)
N-III-L TWINS 120-180 mm
N-III-L TWINS 200-240 mm
0,033
0,035
W/(m·K)
W/(m·K)		 DIN EN 13164
Bemessungswert der Wärmeleitfähigkeit (λ)
N-III-L TWINS 120-180 mm
N-III-L TWINS 200-240 mm
0,034
0,036
W/(m·K)
W/(m·K)		 DIN 4108-4
Brandverhalten Euroklasse E   DIN EN 13501-1
Druckspannung bei 10% Stauchung oder Druckfestigkeit 300
CC(10/Y)300		 kPa DIN EN 826
Wasserdampfdiffusionwiderstand μ 80-250   DIN EN 12086
Widerstandsfähigkeit gegen Frost-Tau-Wechsel- beanspruchung (Max. Wasseraufnahme) ≤ 1 FTCD1 % DIN EN 12091
Dimensionsänderung bei 70°C und 90% relativer Luftfeuchtigkeit ≤ 5
DS(70,90)		   DIN EN 1604
Dimensionsänderung bei 70°C und 0,04 N/mm² ≤ 5
DLT(2)5		 % DIN EN 1605
Wasserdampfdiffusionwiderstand μ 80-250   DIN EN 12086
 Kapillarität 0
Linearer Wärmeausdehnungskoeffizient 0,07 mm/(m·K)
Anwendungsgrenztemperatur -50 bis +70 °C
Zugfestigkeit senkrecht zur Plattenebene ≥ 200
TR 200		 kPa DIN EN 1607
Scherfestigkeit > 200 kPa DIN EN 12090

Produktabmaße

λ* W/(m·K) Dicke mm Breite** mm Länge** mm Inhalt m²/Paket Inhalt Pakete/Palette
034  120  615  1.265  2,25  14
 034  140  615  1.265  2,25  12
 034  160  615  1.265  1,50  16
 034  180  615  1.265  1,50  14
 036  200  615  1.265  1,50  12
 036  220  615  1.265  1,50  12
 036  240  615  1.265  1,50  10

* Bemessungswert der Wärmeleitfähigkeit
** Deckmaß = 600x1.250 mm
*** weitere Dicken auf Anfrage

Referenzen

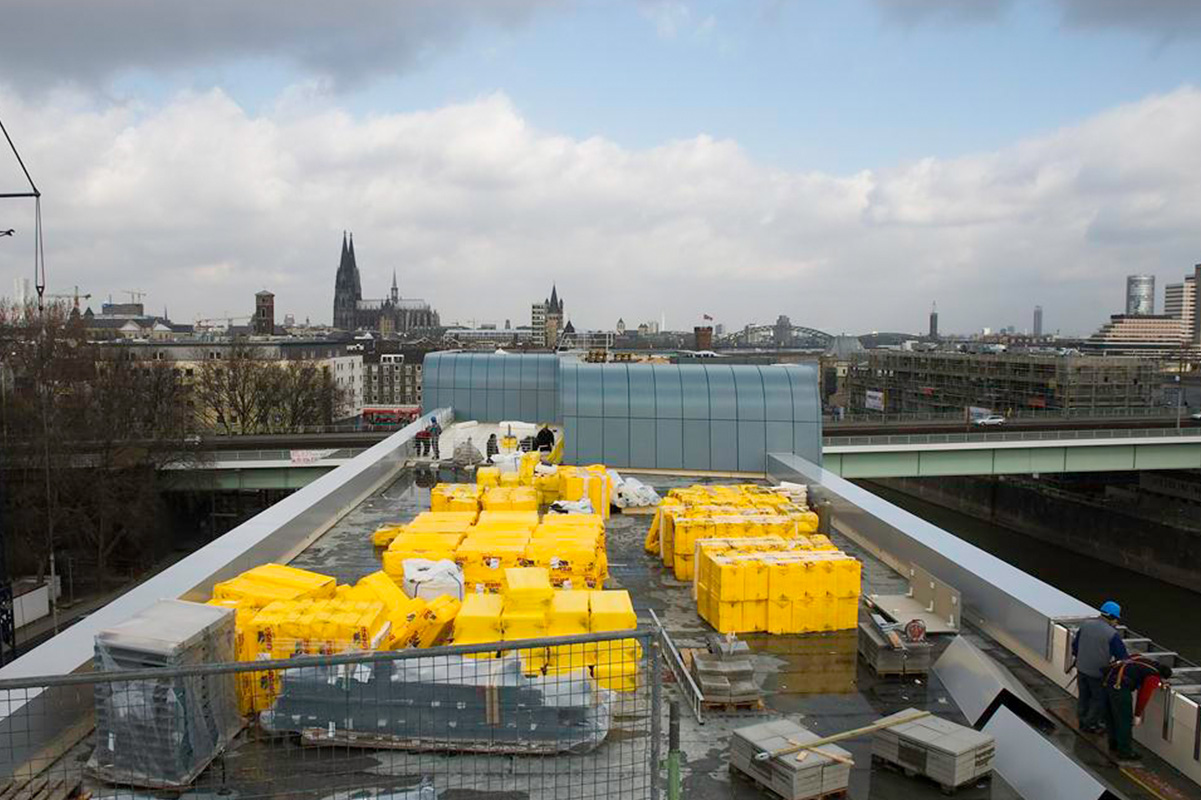

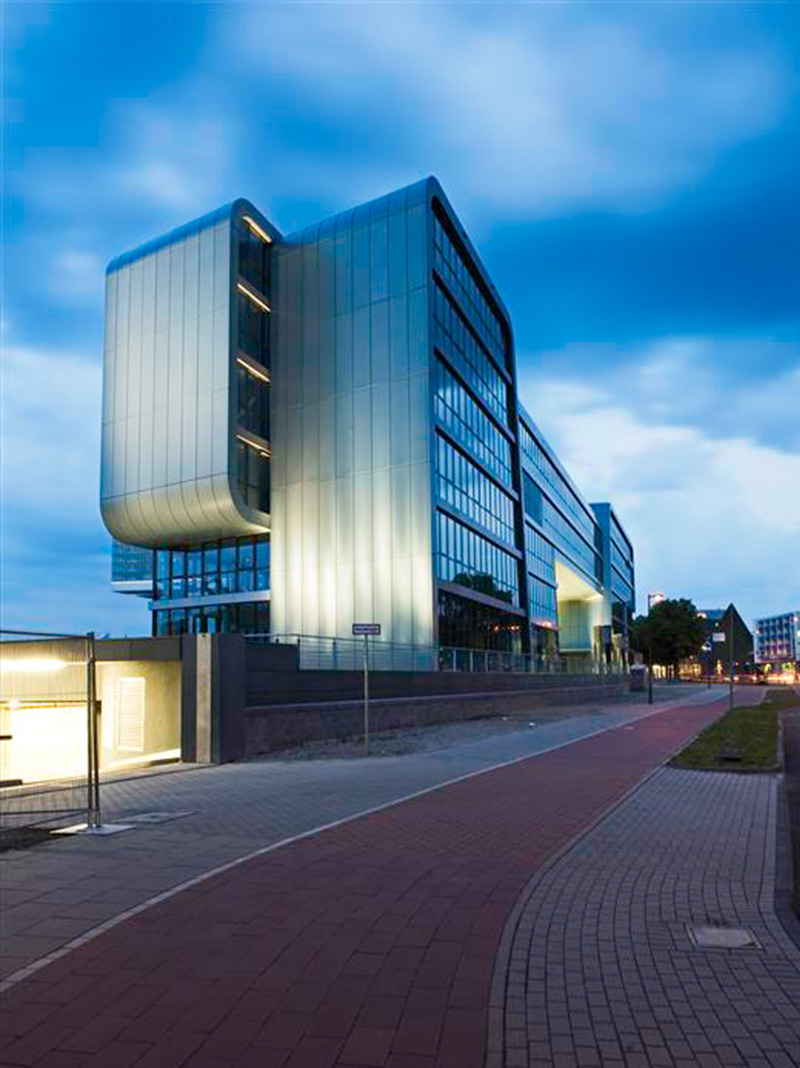

RheinauArtOffice

Das Regionalbüro von Microsoft im Kölner RheinauArtOffice wurde sowohl an der Fassade als auch auf dem Dach mit URSA Dämmstoffen gedämmt. Zum Einsatz kamen die URSA GEO Fassadendämmplatten FDP 2/Vs sowie auf dem Dach URSA XPS N-III-L zum Einsatz.

Ref1 Ref3 Ref2

Passende Produkte

URSA SECO PRO INVERSO

Diffusionsoffene, wasserableitende Trennlage für das Umkehrdach nach DIN EN 13859-1.

Eigenschaften Daten Einheit Norm
Material  120  2,25  14
sd-Wert  ca. 0,02  m  DIN EN 12572-C
Brandverhalten Euroklasse  E   DIN EN 13501-1
Höchstzugkraft längs  ca. 270  N/5 cm  DIN EN 12311-1
 Höchstzugkraft quer ca. 225 N/5 cm  DIN EN 12311-1
 Höchstzugkraft-Dehnung längs/quer  > 25  %  DIN EN 12311-1
 Weiterreißwiderstand längs  140  N  DIN EN 12310-1
 Weiterreißwiderstand quer  150  N  DIN EN 12310-1
Freibewitterung  6  Monate
Temperaturbeständigkeit  -40 bis +100  °C
 Kaltbiegeverhalten  keine Risse   DIN EN 1109-10
Wassersäule  W1   DIN EN 20811
Farbe  grau
Flächengewicht  ca. 124  g/m²  DIN EN 1849-2
 Rollengewicht  ca. 19  kg

URSA SECO PRO INVERSO - Produktabmaße

Breite mm Länge m Fläche m² pro Rolle
3.000  50  150
3.000  100 300

Weitere Produkte

URSA XPS D N-V-L

URSA XPS D N-VII-L
