Produktdetails
Silka XL Basic
Kennzeichen des Systems Silka XL Basic:
- Sofort abrufbare Lagerware – keine Konfektionierung
- Stirnseiten mit wechselseitigem Nut-Feder-System
- Vollsteine
- Körperschonende Verarbeitung mit Minikran
- Wandlängenausgleich unter Berücksichtigung des Überbindemaßes an jeder Wandstelle zulässig
- Verarbeitung mit Silka Secure Dünnbettmörtel in Stoß- und Lagerfuge für höchste Ausführungssicherheit
- Optionale Stoßfugenvermörtelung
Typische Einsatzgebiete:
- Tragende und nicht tragende Innenwände und Außenwände
- Einsatz von Dünnlagenputzen
- Direktes Verfliesen auf der Wand möglich
- Brandwände ab 17,5 cm Wanddicke mit aufliegender Geschossdecke mit mindestens REI 90 als konstruktive obere Halterung oder ab 20,0 cm
Vorteile:
- Schnellste Verarbeitung mit großformatigem Mauerwerk
- Hohe Flexibilität bei gleichbleibend hoher Wirtschaftlichkeit
- Geringe Maßtoleranzen erleichtern die eigenen Maurerarbeiten und die Arbeiten der Folgegewerke
- Höchste Schalldämmung bei Vollsteinen in hohen Rohdichten
- Optimaler sommerlicher Wärmeschutz
- Ausgezeichneter Befestigungsgrund
Produktkenndaten
Silka XL Basic Regelelemente
Artikel | Wanddicke mm |
Druck- festigkeits-/ Rohdichte- klasse |
Abmessung L x B x H (mm) |
Steingewicht ca. [kg/St.] |
Geregelt durch |
Steinbedarf ca. [St./m²] |
Dünnbettmörtelbedarf ca. [kg/m²] |
Arbeitszeitrichtwerte1) [h/m²] voll/gegliedert |
||
---|---|---|---|---|---|---|---|---|---|---|
Stoßfugenvermörtelung | Stoßfugenvermörtelung | |||||||||
ohne |
mit | ohne |
mit | |||||||
Silka Solid (Rohdichteklasse 2,0) | ||||||||||
Silka XL Basic 100 Silka XL Basic 50 |
115 | 20–2,0 | 998 x 115 x 498 998 x 115 x 623 498 x 115 x 498 498 x 115 x 623 |
108,6 135,9 54,2 67,8 |
DIN EN 771-2 DIN 20000-402 |
2,0 1,6 4,0 3,2 |
1,3 1,0 1,3 1,0 |
1,6 1,4 2,0 1,7 |
0,23/0,25 0,20/0,22 0,23/0,25 0,20/0,22 |
0,35/0,43 0,32/0,39 0,35/0,43 0,32/0,39 |
Silka XL Basic 100 Silka XL Basic 50 |
150 | 998 x 150 x 498 998 x 150 x 623 498 x 150 x 498 498 x 150 x 623 |
141,6 177,2 70,7 88,4 |
2,0 1,6 4,0 3,2 |
1,7 1,4 1,7 1,4 |
2,1 1,8 2,6 2,3 |
0,23/0,25 0,20/0,22 0,23/0,25 0,20/0,22 |
0,35/0,43 0,32/0,39 0,35/0,43 0,32/0,39 |
||
Silka XL Basic 100 Silka XL Basic 50 |
175 | 998 x 175 x 498 998 x 175 x 623 498 x 175 x 498 498 x 175 x 623 |
165,3 206,7 82,5 103,2 |
2,0 1,6 4,0 3,2 |
1,9 1,6 1,9 1,6 |
2,5 2,1 3,0 2,6 |
0,23/0,25 0,20/0,22 0,23/0,25 0,20/0,22 |
0,35/0,43 0,32/0,39 0,35/0,43 0,32/0,39 |
||
Silka XL Basic 100 Silka XL Basic 50 |
200 | 998 x 200 x 498 998 x 200 x 623 498 x 200 x 498 498 x 200 x 623 |
188,9 236,3 94,2 117,9 |
2,0 1,6 4,0 3,2 |
2,2 1,8 2,2 1,8 |
2,8 2,4 3,4 3,0 |
0,23/0,25 0,20/0,22 0,23/0,25 0,20/0,22 |
0,35/0,43 0,32/0,39 0,35/0,43 0,32/0,39 |
||
Silka XL Basic 100 Silka XL Basic 50 |
240 | 998 x 240 x 498 998 x 240 x 623 498 x 240 x 498 498 x 240 x 623 |
226,6 283,5 113,1 141,5 |
2,0 1,6 4,0 3,2 |
2,6 2,2 2,6 2,2 |
3,4 2,9 4,1 3,6 |
0,23/0,25 0,20/0,22 0,23/0,25 0,20/0,22 |
0,35/0,43 0,32/0,39 0,35/0,43 0,32/0,39 |
||
Silka XL Basic 100 Silka XL Basic 50 |
300 | 998 x 300 x 498 998 x 300 x 623 498 x 300 x 498 498 x 300 x 623 |
283,3 354,4 141,4 176,8 |
2,0 1,6 4,0 3,2 |
3,3 2,7 3,3 2,7 |
4,2 3,6 5,1 4,5 |
0,23/0,25 0,20/0,22 0,23/0,25 0,20/0,22 |
0,35/0,43 0,32/0,39 0,35/0,43 0,32/0,39 |
||
Silka XL Basic 100 Silka XL Basic 50 |
365 | 998 x 365 x 498 498 x 365 x 498 |
344,7 172,0 |
2,0 4,0 |
4,0 4,0 |
5,1 6,2 |
0,23/0,25 0,23/0,25 |
0,35/0,43 0,35/0,43 |
||
Silka Sound (Rohdichteklasse 2,2) | ||||||||||
Silka XL Basic 100 Silka XL Basic 50 |
175 | 20 – 2,2 | 998 x 175 x 498 998 x 175 x 623 498 x 175 x 498 |
182,6 228,5 91,1 |
DIN EN 771-2 DIN 20000-402 |
2,0 1,6 4,0 |
1,9 1,6 1,9 |
2,5 2,1 3,0 |
0,23/0,25 0,20/0,22 0,23/0,25 |
0,35/0,43 0,32/0,39 0,35/0,43 |
Silka XL Basic 100 Silka XL Basic 50 |
200 | 998 x 200 x 498 998 x 200 x 623 498 x 200 x 498 |
208,7 261,1 104,2 |
2,0 1,6 4,0 |
2,2 1,8 2,2 |
2,8 2,4 3,4 |
0,23/0,25 0,20/0,22 0,23/0,25 |
0,35/0,43 0,32/0,39 0,35/0,43 |
||
Silka XL Basic 100 Silka XL Basic 50 |
240 | 998 x 240 x 498 998 x 240 x 623 498 x 240 x 498 498 x 240 x 623 |
250,5 313,4 125,0 156,4 |
2,0 1,6 4,0 3,2 |
2,6 2,2 2,6 2,2 |
3,4 2,9 4,1 3,6 |
0,23/0,25 0,20/0,22 0,23/0,25 0,20/0,22 |
0,35/0,43 0,32/0,39 0,35/0,43 0,32/0,39 |
||
Silka XL Basic 100 Silka XL Basic 50 |
300 | 998 x 300 x 498 998 x 300 x 623 498 x 300 x 498 |
313,1 391,7 156,2 |
2,0 1,6 2,0 |
3,3 2,7 3,3 |
4,2 3,6 4,2 |
0,23/0,25 0,20/0,22 0,23/0,25 |
0,35/0,43 0,32/0,39 0,35/0,43 |
1) Intern ermittelte Werte
Silka XL Basic Passelemente
Artikel | Wanddicke mm |
Druck- festigkeits-/ Rohdichte- klasse |
Abmessung L x B x H (mm) |
Steingewicht ca. [kg/St.] |
Geregelt durch |
Steinbedarf ca. [St./m²] |
Dünnbettmörtelbedarf ca. [kg/m²] |
Arbeitszeitrichtwerte1) [h/m²] voll/gegliedert |
||
---|---|---|---|---|---|---|---|---|---|---|
Stoßfugenvermörtelung | Stoßfugenvermörtelung | |||||||||
ohne |
mit | ohne |
mit | |||||||
Silka Solid (Rohdichteklasse 2,0) | ||||||||||
Silka XL Basic 37,5 Silka XL Basic 25 |
115 | 20–2,0 | 373 x 115 x 498 373 x 115 x 623 248 x 115 x 498 248 x 115 x 623 |
40,6 50,8 27,0 33,8 |
DIN EN 771-2 DIN 20000-402 |
5,3 4,3 8,0 6,4 |
1,3 1,0 1,3 1,0 |
2,1 1,9 2,6 2,3 |
0,23/0,25 0,20/0,22 0,23/0,25 0,20/0,22 |
0,35/0,43 0,32/0,39 0,35/0,43 0,32/0,39 |
Silka XL Basic 37,5 Silka XL Basic 25 |
150 | 373 x 150 x 498 373 x 150 x 623 248 x 150 x 498 248 x 150 x 623 |
52,9 66,2 35,2 44,0 |
5,3 4,3 8,0 6,4 |
1,7 1,4 1,7 1,4 |
2,8 2,5 3,4 3,0 |
0,23/0,25 0,20/0,22 0,23/0,25 0,20/0,22 |
0,35/0,43 0,32/0,39 0,35/0,43 0,32/0,39 |
||
Silka XL Basic 37,5 Silka XL Basic 25 |
175 | 373 x 175 x 498 373 x 175 x 623 248 x 175 x 498 248 x 175 x 623 |
61,8 72,3 41,1 51,4 |
5,3 4,3 8,0 6,4 |
1,9 1,6 1,9 1,6 |
3,2 2,9 3,9 3,5 |
0,23/0,25 0,20/0,22 0,23/0,25 0,20/0,22 |
0,35/0,43 0,32/0,39 0,35/0,43 0,32/0,39 |
||
Silka XL Basic 37,5 Silka XL Basic 25 |
200 | 373 x 200 x 498 373 x 200 x 623 248 x 200 x 498 248 x 200 x 623 |
70,6 88,3 46,9 58,7 |
5,3 4,3 8,8 6,4 |
2,2 1,8 2,2 1,8 |
3,7 3,3 4,5 4,0 |
0,23/0,25 0,20/0,22 0,23/0,25 0,20/0,22 |
0,35/0,43 0,32/0,39 0,35/0,43 0,32/0,39 |
||
Silka XL Basic 100 Silka XL Basic 50 |
240 | 373 x 240 x 498 373 x 240 x 623 248 x 240 x 498 248 x 240 x 623 |
84,7 106,0 56,3 70,5 |
5,3 4,3 8,0 6,4 |
2,6 2,2 2,6 2,2 |
4,4 4,0 5,4 4,8 |
0,23/0,25 0,20/0,22 0,23/0,25 0,20/0,22 |
0,35/0,43 0,32/0,39 0,35/0,43 0,32/0,39 |
||
Silka XL Basic 100 Silka XL Basic 50 |
300 | 373 x 300 x 498 373 x 300 x 623 248 x 300 x 498 248 x 300 x 623 |
105,9 132,5 70,4 88,1 |
5,3 4,3 8,0 6,4 |
3,3 2,7 3,3 2,7 |
5,6 5,0 6,8 6,0 |
0,23/0,25 0,20/0,22 0,23/0,25 0,20/0,22 |
0,35/0,43 0,32/0,39 0,35/0,43 0,32/0,39 |
||
Silka XL Basic 37,5 | 365 | 373 x 365 x 498 248 x 365 x 498 |
344,7 172,0 |
2,0 4,0 |
4,0 4,0 |
5,1 6,2 |
0,23/0,25 0,23/0,25 |
0,35/0,43 0,35/0,43 |
||
Silka Sound (Rohdichteklasse 2,2) | ||||||||||
Silka XL Basic 37,5 Silka XL Basic 25 |
175 | 20 – 2,2 | 373 x 175 x 498 248 x 175 x 498 |
68,3 45,4 |
DIN EN 771-2 DIN 20000-402 |
5,3 8,0 |
1,9 1,9 |
3,2 3,9 |
0,23/0,25 0,23/0,25 |
0,35/0,43 0,35/0,43 |
Silka XL Basic 37,5 Silka XL Basic 25 |
240 | 373 x 240 x 498 248 x 240 x 498 |
93,6 62,2 |
5,3 8,0 |
2,6 2,6 |
4,4 5,4 |
0,23/0,25 0,23/0,25 |
0,35/0,43 0,35/0,43 |
1) Intern ermittelte Werte
Wärmedurchgangkoeffizient Funktionswand mit Multipor
Außenwand Dämmstoffdicke D Multipor WAP in mm | Silka Solid | Silka Sound | ||||
---|---|---|---|---|---|---|
Wanddicke W in mm | ||||||
175 | 200 | 240 | 175 | 200 | 240 | |
U-Wert in W/(m²K) | ||||||
140 | 0,28 | 0,29 | 0,28 | |||
160 | 0,25 | 0,25 | ||||
180 | 0,23 | 0,22 | 0,23 | |||
200 | 0,21 | 0,20 | 0,21 | |||
220 | 0,19 | 0,21 | ||||
240 | 0,17 | 0,18 | 0,17 | |||
260 | 0,16 | 0,16 | ||||
280 | 0,15 | 0,15 | ||||
300 | 0,14 | 0,14 |
Eingangsgrößen für die U-Wert-Berechnung: Rsi = 0,13 (m²K)/W, 10 mm Innenputz (Gips- oder Kalk-Gipsputz), l = 0,70 W/(mK), Wanddicke Silka Kalksandstein und λ siehe oben, 5 mm Multipor Leichtmörtel (Klebeschicht), λ = 0,21 W/(mK), Dämmstoffdicke Multipor WAP siehe oben, λ = 0,045 W/(mK), 8 mm Multipor Leichtmörtel (Armierungs- und Oberputz), l = 0,21 W/(mK), Rse = 0,04 (m²K)/W
Verarbeitungsvideo
Silka XL Basic und Silka XL Plus - Mauern mit Dünnbettmörtel
Verarbeitungsvideo: Silka Flachsturz auf Silka Ratio Planstein-Mauerwerk
Passende Produkte
Silka Therm Kimmstein
Artikel | Wanddicke [mm] |
Druckfestigkeits-/ Rohdichteklasse |
λ [W/(mK)] |
Abmessung L x B x H [mm] |
Steingewicht ca. [kg/St.] |
Geregelt durch |
Dünnbettmörtelbedarf mit Stoßfugenvermörtelung ca. [kg/m] |
Arbeitszeitrichtwerte [h/m²] |
---|---|---|---|---|---|---|---|---|
Silka Therm Kimmstein |
115 | 20 – 1,2 | 0,33 | 498 x 115 x 113 498 x 115 x 125 498 x 115 x 150 498 x 115 x 175 |
7,1 7,9 9,4 11,0 |
DIN EN 771-2 DIN 20000-402 |
0,6 | Der anteilige Aufwand |
Silka Therm Kimmstein |
150 | 0,33 | 498 x 150 x 113 498 x 150 x 125 498 x 150 x 150 498 x 150 x 175 |
9,3 10,3 12,3 14,4 |
0,8 | |||
Silka Therm Kimmstein |
175 | 0,33 | 498 x 175 x 113 498 x 175 x 125 498 x 175 x 150 498 x 175 x 175 |
10,8 12,0 14,4 16,8 |
1,0 | |||
Silka Therm Kimmstein |
200 | 0,33 | 498 x 200 x 113 498 x 200 x 125 498 x 200 x 150 498 x 200 x 175 |
12,4 13,7 16,4 19,2 |
1,1 | |||
Silka Therm Kimmstein |
240 | 0,33 | 498 x 240 x 113 498 x 240 x 125 498 x 240 x 150 498 x 240 x 175 |
14,9 16,4 19,7 23,0 |
1,3 | |||
Silka Therm Kimmstein |
300 | 0,33 | 498 x 300 x 113 498 x 300 x 125 498 x 300 x 150 498 x 300 x 175 |
18,6 20,5 24,7 28,8 |
1,7 | |||
Silka Therm Kimmstein |
365 | 0,33 | 498 x 365 x 113 498 x 365 x 125 498 x 365 x 150 498 x 365 x 175 |
22,6 25,0 30,0 35,0 |
2,0 |

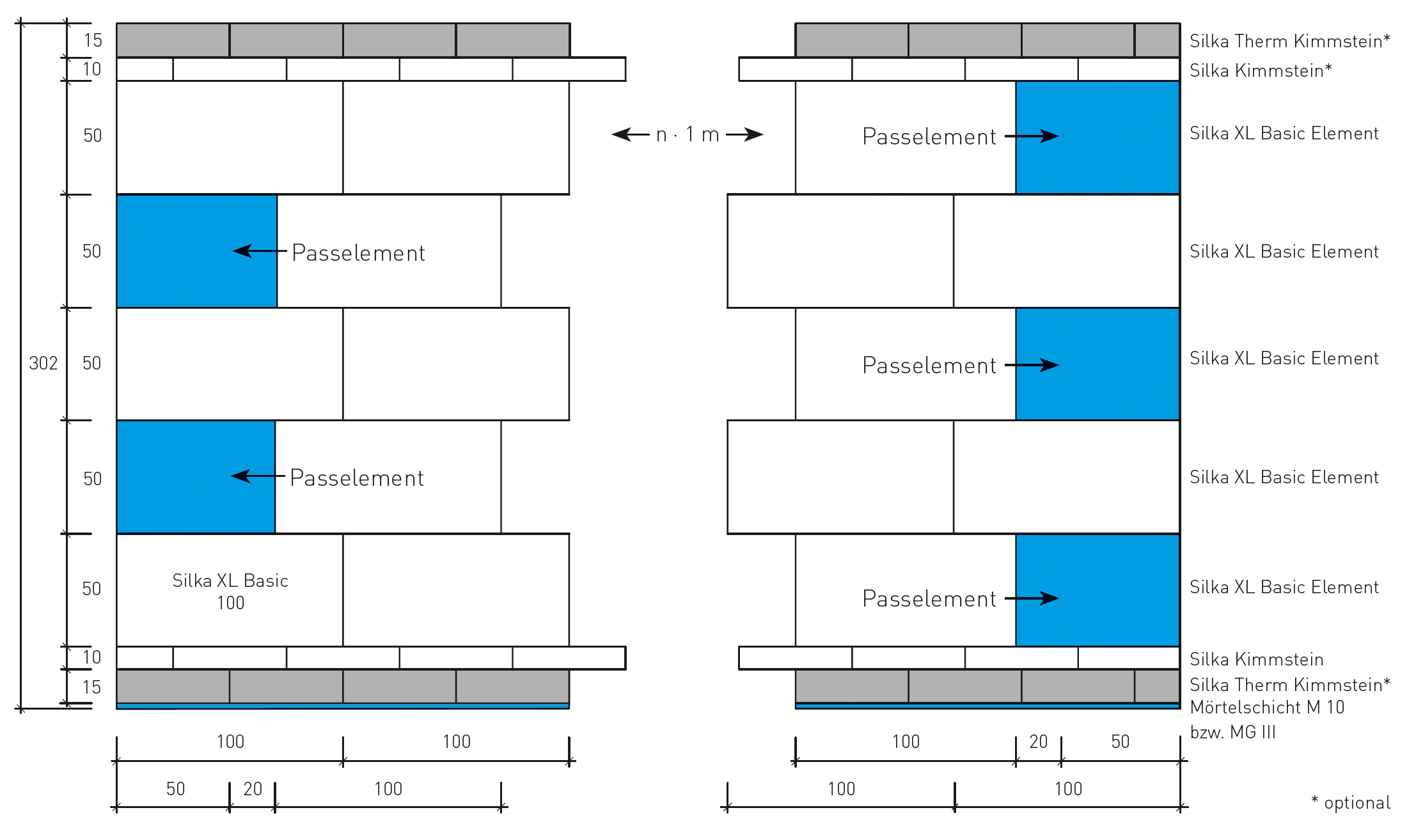

Wandlängenausgleich mit bauseits erstellten Passelementen
Silka Hintermauersturz
Artikel | Sturzbreite [mm] |
Sturzhöhe [mm] |
Sturzlänge1) [mm] |
Geregelt durch |
---|---|---|---|---|
KS-Sturz 115-71 HM (NF) KS-Sturz 115-113 HM (2 DF) |
115 | 71 113 |
1.000–3.000 1.000–3.000 |
Z-17.1-978 |
KS-Sturz 150 HM | 150 | 113 | 1.000–3.000 | |
KS-Sturz 175-71 HM KS-Sturz 175-113 HM (3 DF) |
175 | 71 113 |
1.000–3.000 1.000–3.000 |
|
KS-Sturz 200 HM | 200 | 113 | 1.000–3.000 | |
KS-Sturz 240 DF HM (4 DF) | 240 | 113 | 1.000–3.000 |
